Conjuntos de mangueras hechos a medida

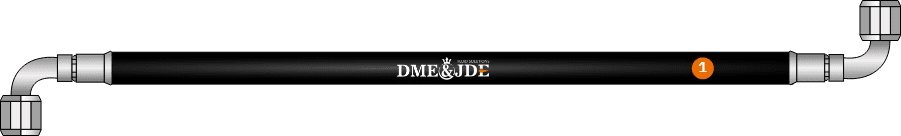

La selección adecuada de la manguera es el primer paso en la selección del ensamblaje de la manguera. Las mangueras adecuadas pueden garantizar el funcionamiento normal del sistema y prolongar la vida útil de su sistema de transferencia. A la hora de seleccionar las mangueras adecuadas, utilice el acrónimo SMART (Estándar, Medio, Aplicación, Refuerzo, Temperatura) mientras guías.

MÁS INFORMACIÓN sobre el uso del método SMART.

Debe decidir qué tipos de accesorios finales necesita usar, incluidos los tipos de rosca de accesorios finales, los tipos de conexión y las estructuras de adaptadores en tipos de servicio liviano y pesado, que pueden cubrir la mayoría de las aplicaciones y sistemas de transferencia. Solo díganos sus requisitos.

Al medir la longitud, los conjuntos de mangueras se miden de asiento a asiento, no de extremo a extremo. En el caso de los accesorios abocinados, esto significa que debe medir desde el extremo de la abocardación o su manguera será demasiado larga.

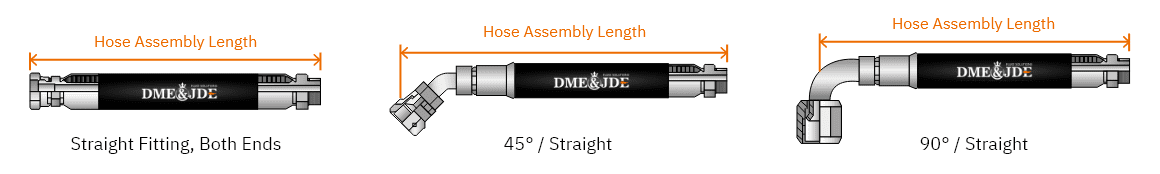

1. Cuando ambos extremos de los conjuntos de mangueras son rectos, o conjuntos de mangueras con un extremo recto y el otro es codo, puede medir la longitud de acuerdo con los siguientes dibujos.

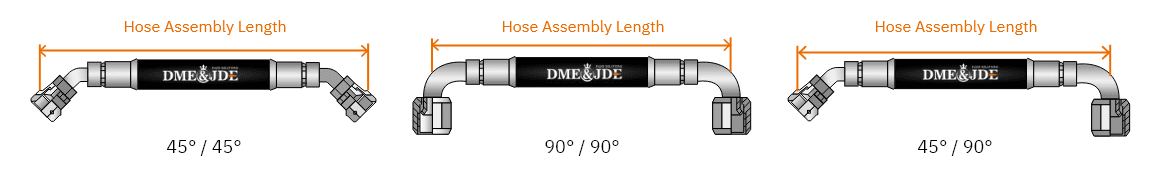

2. Cuando ambos extremos de los conjuntos de mangueras son codos, puede medir la longitud de acuerdo con los siguientes dibujos.

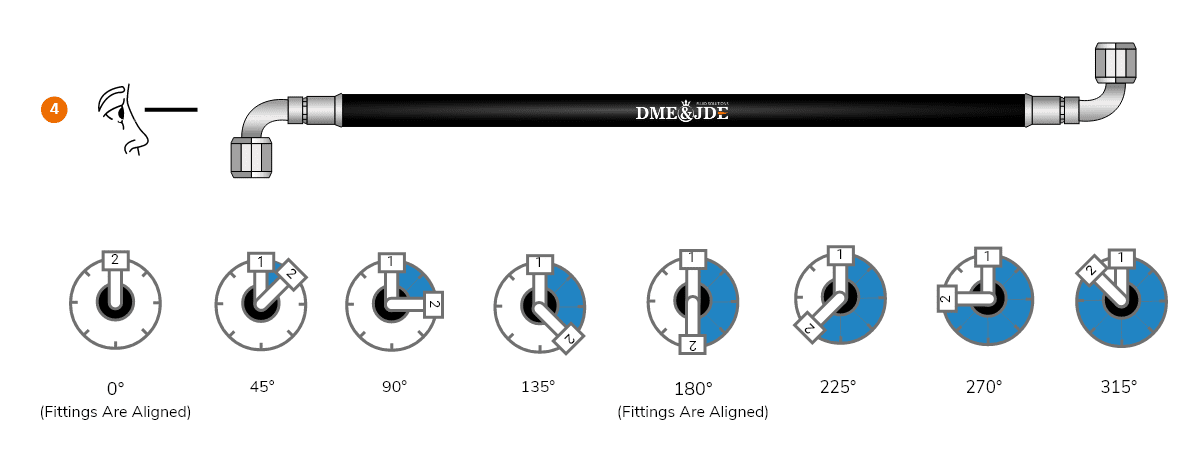

Si su conjunto de mangueras tiene codos (por ejemplo, 45° o 90°) en ambos extremos, deberá especificar la orientación de los accesorios finales. La orientación del accesorio de manguera se mide en el sentido de las agujas del reloj. Sostenga el conjunto con el accesorio más cercano a usted apuntando hacia abajo y mida el ángulo con respecto al otro accesorio en sentido contrario a las agujas del reloj como se indica en el siguiente diagrama.

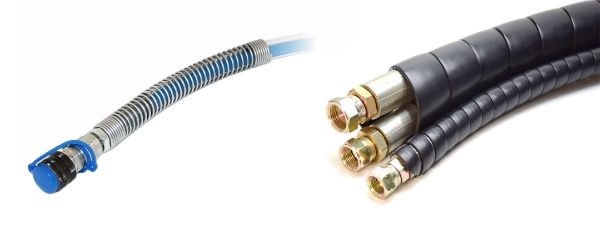

Puede elegir el protector en espiral de metal o plástico y otros accesorios para una mayor protección.

Si tiene algún problema, póngase en contacto con Expertos en DME&JDE para obtener ayuda.
